对钢材表面缺陷的识别主要包括3个功能:缺陷的检测、分类和定位[1]。漏磁检测法、人工目测抽检法、涡流检测法、红外线检测法等都属于传统钢铁检测方法。漏磁检测法无法检测到一些对磁场影响不大的细小裂纹;人工目测抽检法效率较低,且长时间待在检测车间会对工人身体健康产生不利影响;涡流检测法对钢材厚度有一定要求;钢铁自身对红外线的吸收特性存在差异,使用红外线检测方法可能会受到影响,从而导致无法对钢材的缺陷进行精确的分类[2]。
基于深度学习的目标检测算法则表现出了比传统检测方法更加优良的性能。在深度学习用于目标检测的前期阶段,出现了很多卷积神经网络模型,如AlexNet[3]、VGG[4]、GoogLeNet[5]、ResNet[6]、MobileNets[7]等。经过不断的迭代更新,卷积神经网络模型发展出了多种目标检测算法。不同的神经网络模型结构和层次不同,可以适用于不同的数据和任务。根据算法的流程,可以将其分为两类:单阶段算法和两阶段算法。单阶段算法直接在输入的图像上进行预测,直接生成用于定位和分类的检测框,检测速度快,但是精度差,代表性的有SSD[8]和YOLO[9-11]系列算法。两阶段算法先生成候选框,再经过分类器对候选框进行分类,检测速度慢,检测精度高,典型的两阶段算法有Faster R-CNN[12]和R-FCN[13]等。针对钢材缺陷检测存在的问题,阎馨等[14]基于SSD算法,在SSD网络结构中使用Transformer多头注意力机制替换了原本的Conv5_1层,提高了小目标的检测精度的同时显著增加了参数量。院老虎等[15]通过引入卷积块注意力机制(convolutional block attention module,CBAM)加强了特征提取能力,但是实时检测性能不强。
为了满足钢铁缺陷检测中实时性和精度的要求,降低因误检造成的损失,本文提出了改进的YOLOv5-AES算法。在YOLOv5s的基础上,加入了具有自适应功能的辅助分支、EMA注意力机制(efficient multi-scale attention module)[16]和SIoU[17]损失函数,增加了角度损失和更合理的距离损失,具有更快的收敛速度和更好的收敛效果。
1 YOLOv5算法
YOLOv5算法是经典的单阶段算法,可以直接生成目标框,具有检测速度快的特点,同时集成了众多改良策略,具有良好的综合检测性能。YOLOv5网络首先经过Focus模块对输入图像进行切片和重新排列,目的是增强感受野和特征表达能力,同时将大尺寸图片转化为拥有小尺寸和多通道数的特征图。YOLOv5的主干网络是Darknet架构演化而来的CSPDarknet,其特点就是在阶段连接处使用CSP模块进行卷积。CSP模块有两个卷积分支并行迭代:一个进行深度卷积,一个只进行单次卷积。最后将两个卷积分支结果进行拼接,在增强特征的同时,有效地减小了参数量和计算量。CSP模块通过不同阶段的信息交叉连接来提高信息流动效率。CSPDarknet还引入SPP模块,先通过一个标准卷积将通道数减小为原来的一半,然后对其分别进行3个核分别为5,9,13的池化操作,将3次池化结果和未池化数据进行连接,最后经过一个标准卷积将通道数降为1/2,此时通道数和输入特征通道数相等以便进行后续操作。SPP模块通过多尺度信息的引入来增强模型的特征表示能力。YOLOv5算法的Neck部分采用了FPN(feature pyramid network)结构,通过从高到低和从低到高的方式来融合多尺度信息,最后在3个不同尺度的特征信息上进行预测。
在数据预处理方面,为防止数据集过少引起的过拟合,YOLOv5提出了Mosaic数据增强技术,即将4张或9张图片拼接起来送入网络训练,扩充数据集的同时也提高了网络的鲁棒性和普适性。损失函数方面,YOLOv5使用CIoU损失函数。
2 YOLOv5改进方案

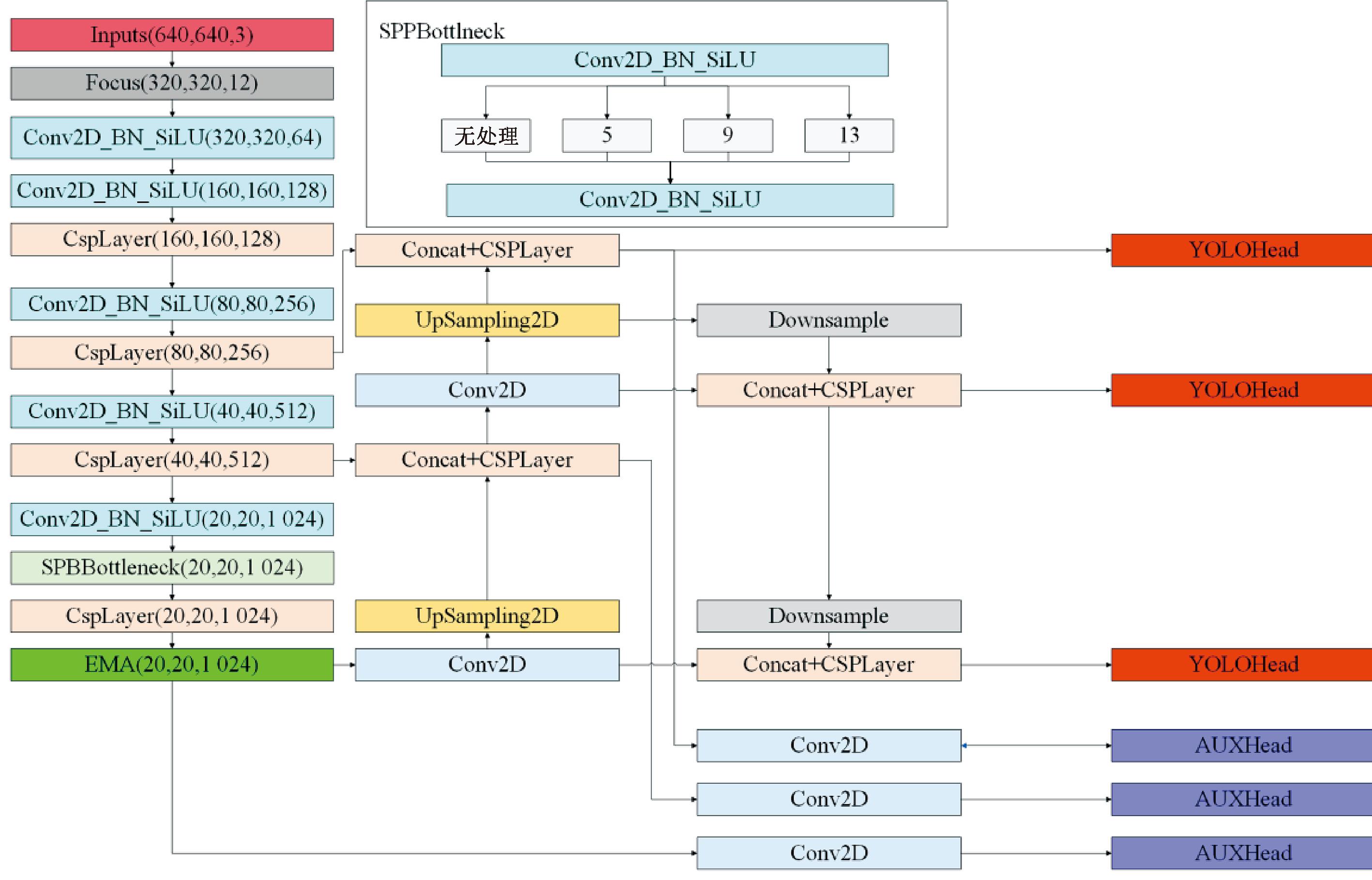

本文基于改进YOLOv5算法的钢材表面缺陷检测网络结构如图1所示。在原先3个预测层的基础上,添加了3个自适应辅助分支,用来提取不同尺度的信息。在YOLOv5的主干网络添加了EMA注意力机制,用来聚焦关键特征信息,减小背景信息的权重。损失函数使用了SIoU,与原损失函数CIoU相比收敛速度更快、效果更好。
图1 改进后的YOLOv5算法网络结构图
Figure 1 Improved YOLOv5 algorithm network structure diagram
2.1 自适应辅助分支
YOLOv5网络通过3个预测层来进行目标回归,但是随着神经网络的深入,得到的特征矩阵包含的信息更多且抽象,往往忽视了包含底层特征的浅层信息。为了提取浅层信息,本文添加了3条和原YOLOv5预测层具有相同尺度的辅助分支,如图2所示。

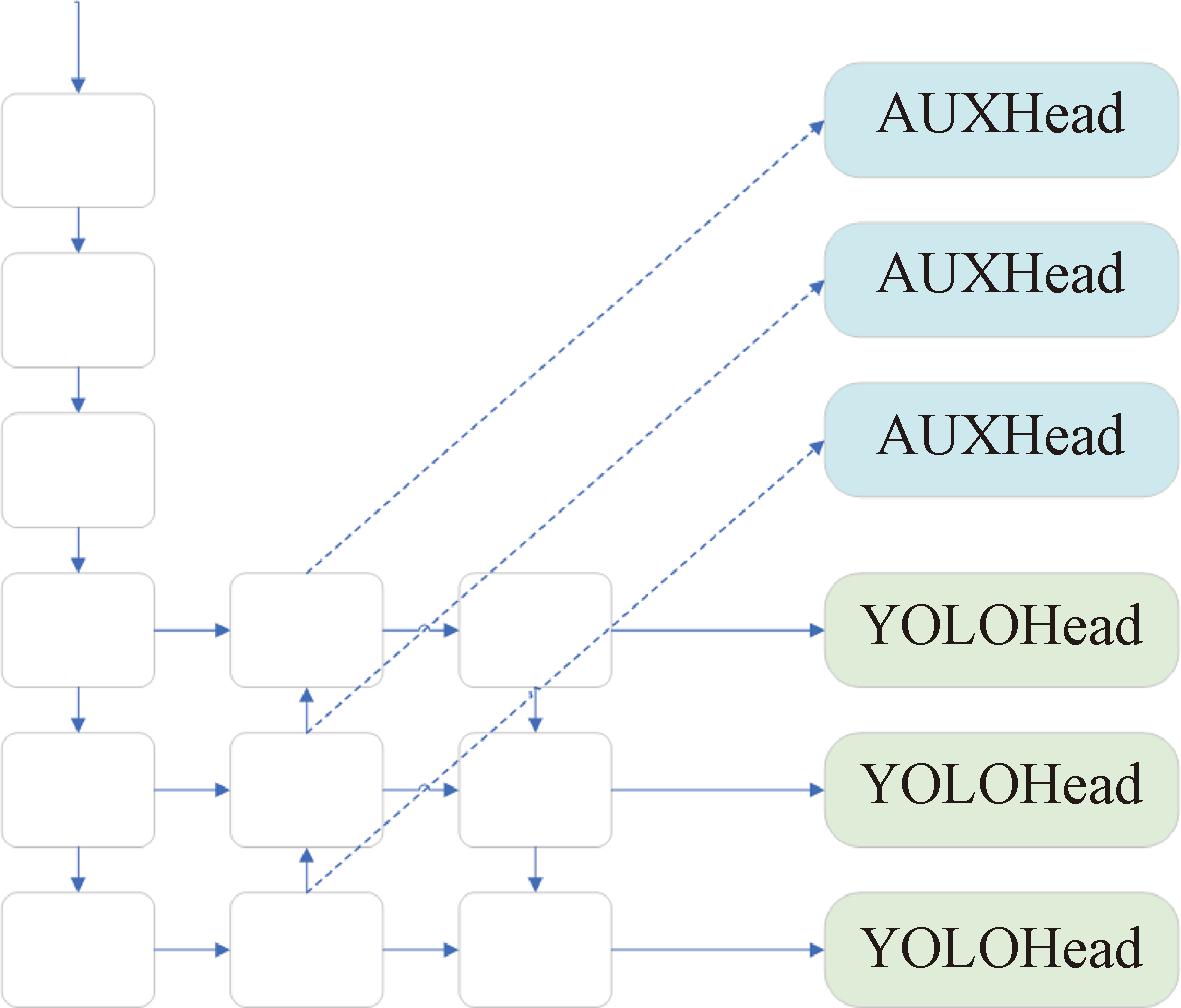

图2 辅助分支示意图
Figure 2 Diagram of auxiliary branches
辅助分支是提取浅层信息的常用手段,增加分支的反向传播还可以提高梯度的流动,有利于模型的回归迭代。辅助检测头的设计还可以使网络更好地处理目标在不同尺度和不同位置上的特征。它能够提供额外的监督信号,帮助网络更好地学习不同目标的特征表示。同时,辅助检测头还可以加速网络的收敛,且得到的特征往往更加本地化和精细化,具有较高的空间分辨率。但是浅层信息定位目标准确率较低,无法作为主要预测特征信息。因此,辅助分支往往给予较小的权重来确保辅助分支得到的无关信息不会影响主干的优先性,但是过小的权重会直接影响辅助分支的有效性。本文赋予辅助分支自适应的权重来保证最终模型结构的合理性:
(1)
(2)
式中:Pi为第i个辅助分支的权重;mi为从第i个辅助分支所得到的特征信息上筛选出的正锚框的数量;α为最小权重,本文设置为0.05;Loss为总损失;
为第i个主检测头的损失;
为第i个辅助检测头的损失。3个辅助头的尺寸和3个主检测头的尺寸分别相等,因此辅助头之间的重要程度也各不相同。辅助检测头以正锚框的数量来判断特征信息的重要程度,检测出的正锚框数量越多则分配其权重越多,同时降低检测正锚框数量较少的辅助头的权重,使得模型可以合理分配资源给对应的分支。自适应权重的辅助分支可以大大提高模型的泛化能力,更加关注那些难以分类的样本,且可以更好地适应样本不均衡问题,提高模型的鲁棒性。
2.2 EMA注意力机制
在对钢材缺陷数据的深度学习中,随着YOLOv5网络的深化,会产生大量的冗杂数据,大大降低了有效数据的优先性。注意力机制作为图像处理领域的关键技术,具有强化重要特征的功能,同时还具有随插随用的便捷性,因此引入了EMA注意力机制到YOLOv5网络中。
首个通道注意力机制SE(squeeze and excitation module)通过对通道进行加权处理来增强有效特征的优先性,但是SE注意力机制只关注了通道特征,对空间特征没有进行有效利用。CBAM注意力机制通过卷积来提取空间特征,但难以获取到远距离的依赖关系。CA注意力机制(coordinate attention)为了解决这个问题,利用两个1D的池化操作,分别沿着垂直和水平方向进行特征的提取,具有这两个方向特征的特征图被单独编码,最后和输入特征相乘得到更加优质的输出特征。EMA注意力机制对CA注意力机制进行了改进,添加了1个并行子网来捕捉多尺度特征关系,并且用跨空间学习方法来融合两个子网之间的特征信息。
如图3所示,从CA注意力机制中选取1×1卷积的共享分量,在EMA注意力机制中,把它称作1×1分支。为了聚合多尺度关系,添加了3×3卷积的并行子网,称为3×3分支。

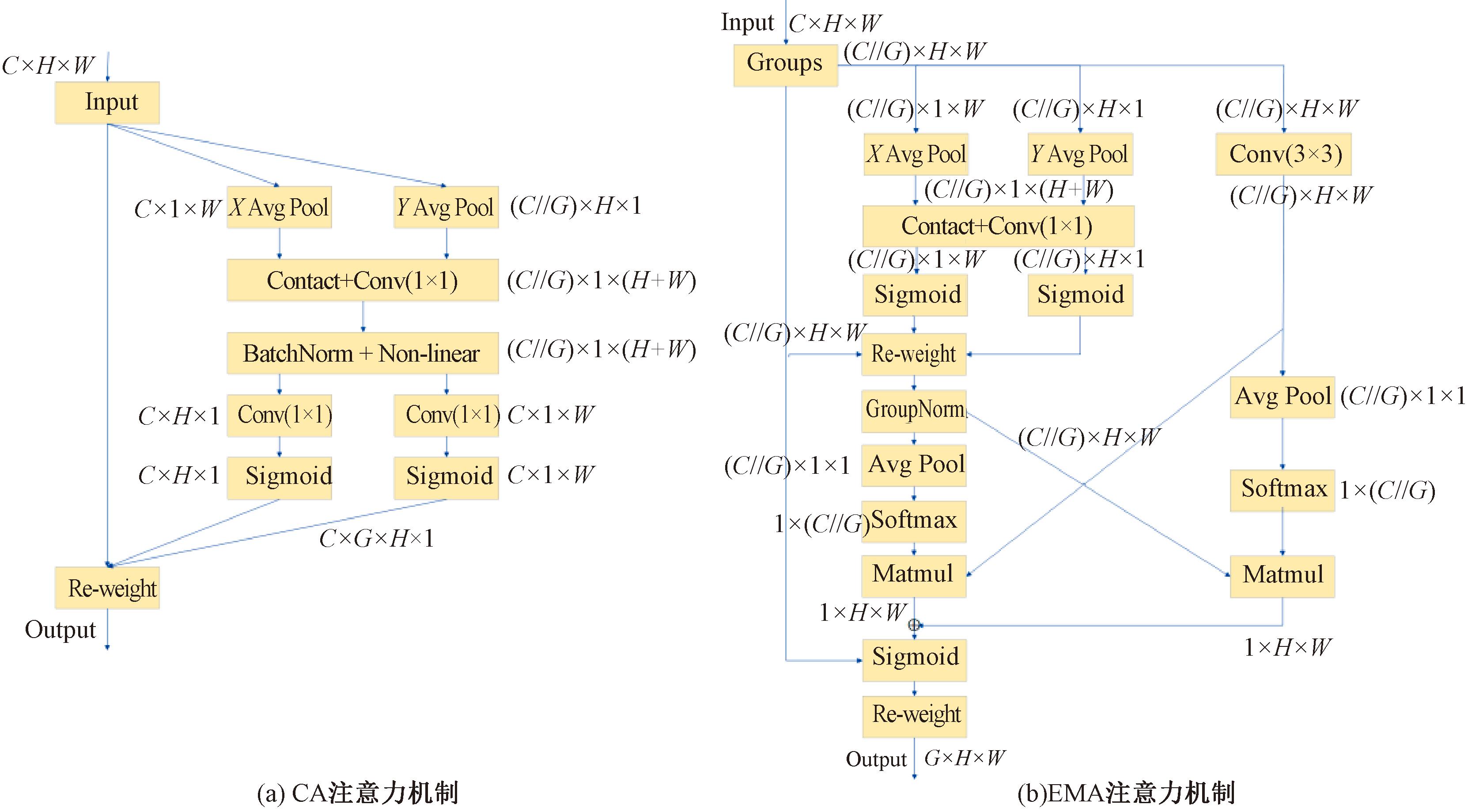

图3 注意力机制结构图
Figure 3 Structure diagram of attention mechanism
对于输入特征X∈RC×H×W,EMA将其分成G个子特征X=[X0,X1,…,XG-1],Xi∈R(C∥G)×H×W。为了不失一般性,让G远小于C,本文基于先前的研究经验将G设定为8。为了收集多尺度注意力权重,将处理后的输入特征进行两个1×1分支和1个3×3分支的编码。在1×1分支的输出分解为两个向量后,采用两个非线性Sigmoid函数来拟合线性卷积的2D二态分布。然后利用2D全局池化来编码全局空间信息:
(3)
为了高效计算,在2D池化后通过非线性函数Softmax来拟合,得到的输出与并行的3×3分支进行矩阵点积运算,就取得了第一个空间注意力矩阵。此外3×3分支进行与1×1分支相同的池化和Softmax操作来对全局信息编码,并且1×1分支在通道特征的联合激活机制之前被变换为对应的维度形状,点积运算之后就得到了第2个空间注意力矩阵。两个矩阵相加,最后通过Sigmoid函数形成注意力权重矩阵。输入特征与权重矩阵相乘即可得到经过EMA注意力机制优化过后的输出特征。
2.3 SIoU损失函数
损失函数是深度学习回归的重要参数,是对预期结果准确性的一种衡量指标。YOLOv5中使用CIoU作为损失函数。CIoU在DIoU的基础上引入了宽高比进行回归,解决了在真实框和预测框的中心重叠时DIoU等同于IoU的问题。但引入的宽高比具有一定的不合理性,同时无法考虑到每次的回归方向,导致回归速度缓慢。SIoU由此提出了角度损失、距离损失和形状损失。其中,角度损失为
(4)
(5)
(6)
(7)
式中:Λ为角度损失;b为预测框;bgt为目标框;bcx为框中心点的x坐标;bcy为框中心点的y坐标;σ为目标框和预测框中心点的距离。

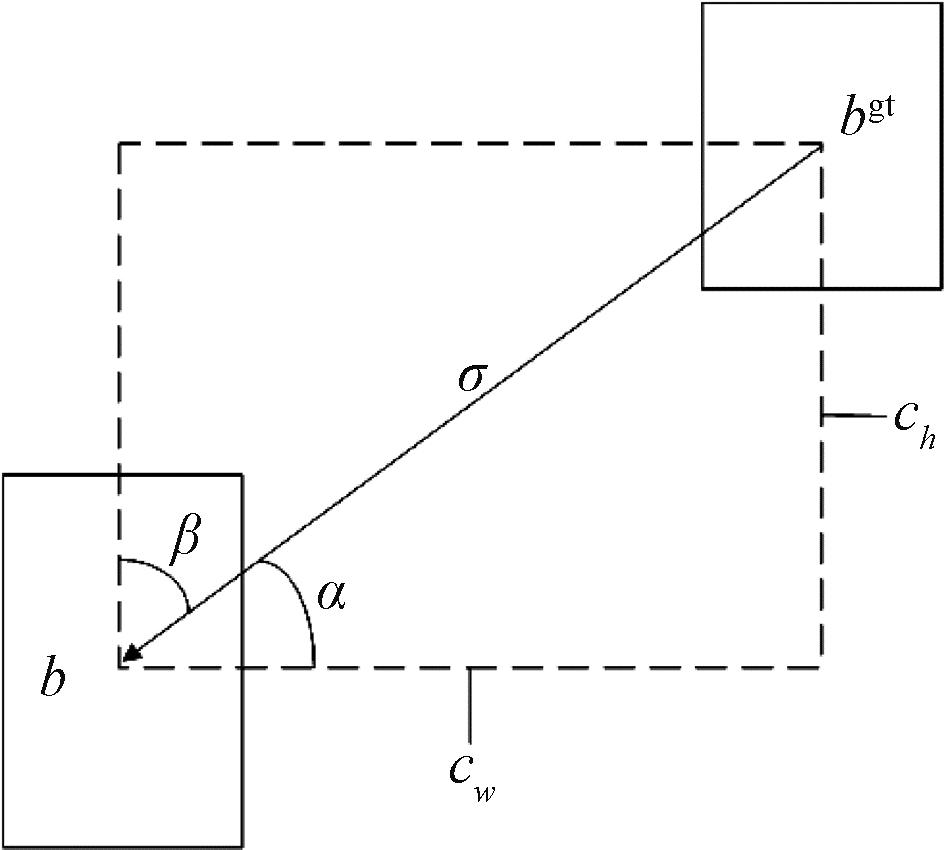

如图4所示,SIoU的角度损失模型先将预测框带到最接近的坐标轴,然后沿着该坐标轴继续进行回归。为了达到这一目的,在回归的过程中要使α最小化,如果α已经小于π/4,则对β进行最小化。
图4 锚框回归示意图
Figure 4 Schematic diagram of anchor frame regression
考虑到新增加的角度损失,SIoU重新定义了距离损失:
(8)
(9)
(10)
γ=2-Λ。
(11)
式中:Δ为距离损失;Cw和Ch分别为由两框中心点确立的矩形的宽和高。可以看出,当α趋近于0时,距离损失显著减小,当α等于π/4时,距离损失达到最大,拥有最大优先级。
形状损失为
(12)
(13)
式中:Ω为形状损失成本;θ为对形状的关注程度,当θ设置为1时,会优先关注形状损失,从而减小了距离损失和角度损失,因此定义θ为2～6,根据实验和研究分析发现将θ设定为4效果最好。最终得到SIoU损失函数LossSIoU为
(14)
3 实验结果及分析
3.1 数据来源
本文使用的数据集为NEU-DET公开数据集,是由东北大学发布的钢材表面缺陷数据集,包括裂纹(crazing)、夹杂(inclusion)、斑块 (patches)、麻点(pitted_surface)、压入氧化铁皮(rolled-in scale)以及划痕(scratches)。每种缺陷包含尺寸为200×200像素的图片300张。由于裂纹和压入氧化铁皮缺陷图像模糊且包含少量标注错误,会对检测任务造成负面影响,因此删除这两类。最终将训练集、验证集和测试集以7∶2∶1的比例进行实验。
3.2 实验环境及设备
本文使用Python作为编程语言,初始学习率为0.01,权重衰减为0.000 5,epoch设置为800,batchsize设置为8,使用的GPU为3050Ti-4 G,CPU为I5-12500 H。
3.3 实验评价指标
为衡量本次实验的有效性,本文使用了精确率P和召回率R,并使用精确率和召回率的P-R曲线计算平均精度mAP来对目标检测模型进行整体评估。精确率体现了模型对物体预测的正确程度;召回率体现了模型对找全物体的全面程度;平均精度是用来衡量各个类检测好坏结果的平均值。具体公式如下所示:
(15)
(16)
(17)
AP=
P(R)dR。
(18)
式中:TP为模型预测为正例且预测正确的数量;FP为模型预测为正例且预测错误的数量;FN为模型预测为反例且预测错误的数量;k为类别数量;APk为第k个类别分别以精确率和召回率为纵轴和横轴组成的P-R曲线的线下面积。本文采用mAP@0.5:0.95,表示在IoU阈值为0.5的情况下,以0.05的步长从0.5到0.95下的mAP的平均值。
3.4 实验结果
本文实验模型在原YOLOv5的基础上进行了网络结构的改进。为保证模型对比的公平性,所有模型均未载入预训练权重。为了验证改进措施的有效性,本文设置了3组消融实验,具体如表1所示。
表1 改进算法消融实验
Table 1 Ablation experiment of improved algorithm
AUX EMA SIoU P R mAP@ 0. 5:0. 95 0. 834 0. 825 0. 490 √ 0. 854 0. 802 0. 492 √ √ 0. 861 0. 812 0. 493 √ √ √ 0. 871 0. 810 0. 494
由表1可知,加入自适应辅助分支后,精确率提高了2百分点,说明添加辅助分支可以有效提取浅层信息,提高梯度流动。在主干网络引入EMA注意力机制在精确率上提高了0.7百分点,召回率上提高了1百分点,能有效帮助模型处理目标信息,减少无关信息的干扰以提高模型性能。使用SIoU替换原YOLOv5的CIoU损失函数后,提高了1百分点的精确率,说明SIoU在对锚框的回归中可以应对更加复杂情况的同时,回归效果也更加优异。
为了验证自适应权重的辅助分支相比固定权重的辅助分支拥有更加优良的性能,本文以0.05的步长从0.05 到0.3对不同权重的辅助分支进行了实验,如表2 所示。可以看出,当辅助分支固定权重时,太低或太高都会使得效果不理想:权重太低会使3条辅助分支中最优异的分支难以发挥作用;权重太高会使辅助分支提取到的无关信息占用了大量资源,当权重为0.15时,精确率达到最高的0.85。而提出的自适应辅助分支可以帮助辅助分支确定更加适合的权重,使得3条辅助分支发挥出对应的作用且减少了对无关信息的关注。
表2 不同权重辅助头实验
Table 2 Experiments with different weighted auxiliary heads
模型 P R mAP@ 0. 5:0. 95 YOLOv5s 0. 834 0. 825 0. 490 AUX-0. 05 0. 841 0. 801 0. 488 AUX-0. 10 0. 836 0. 821 0. 490 AUX-0. 15 0. 850 0. 808 0. 490 AUX-0. 20 0. 834 0. 808 0. 485 AUX-0. 25 0. 846 0. 805 0. 491 AUX-0. 30 0. 836 0. 830 0. 490 AUX-self 0. 854 0. 802 0. 492

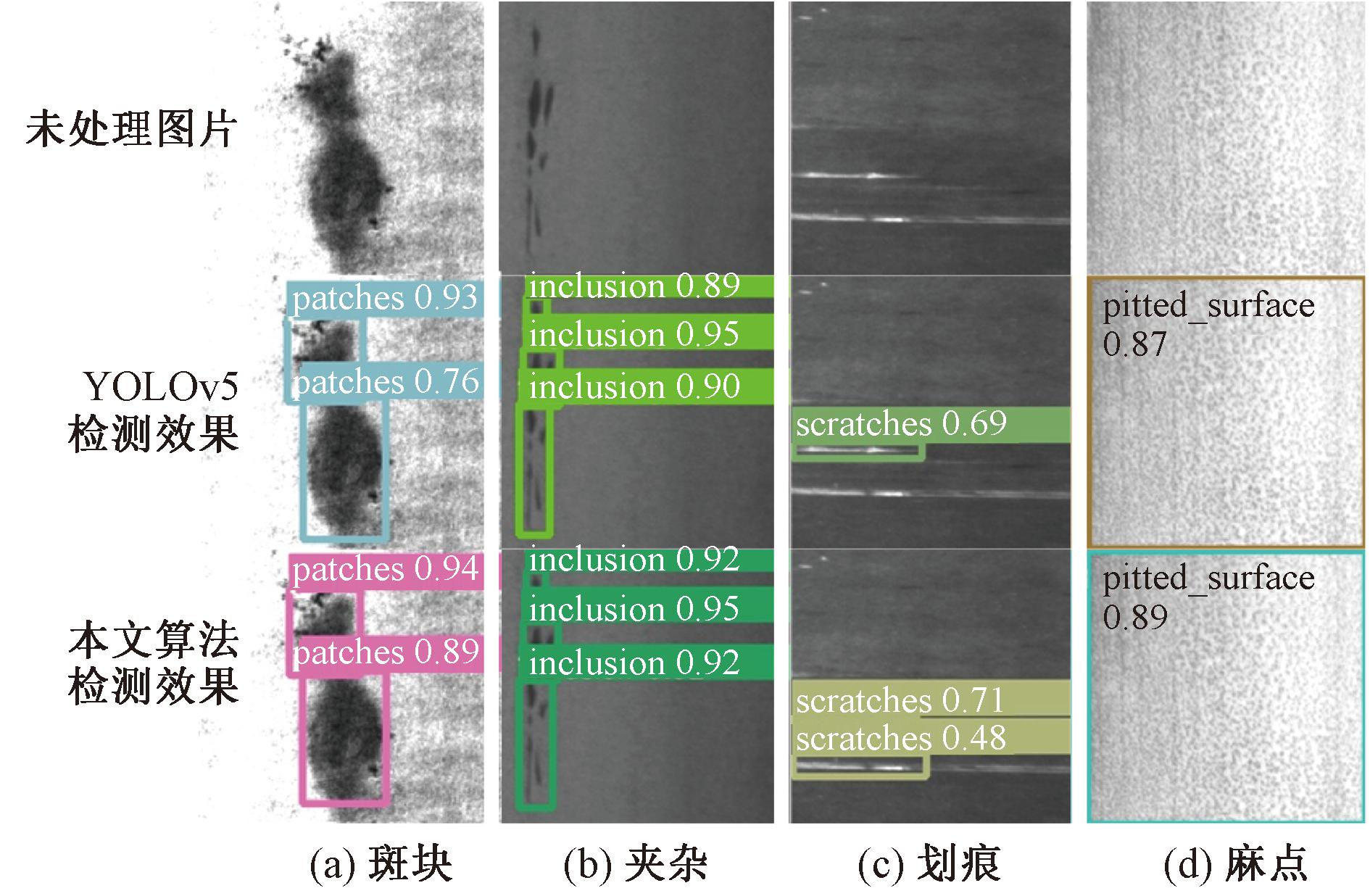

图5为YOLOv5和本文算法的检测效果图,检测框使用不同颜色进行标注,检测框的左上方为其检测类别和置信度。从图5可以看出,本文算法相对于YOLOv5算法,在大部分情况下检测效果都更加优异。
图5 检测效果图
Figure 5 Detection renderings
由表3可知,YOLOv7、YOLOv8和SSD的精确率均逊于本文的YOLOv5-AES算法;YOLOv5和YOLOv7-tiny算法的计算量虽小于本文算法,但是用一部分计算量来换取精确率在实际应用中是更加有效的;Faster R-CNN的召回率最高,但其较低的精确率和庞大的计算量难以应用在实际设备中。
表3 对比实验
Table 3 Comparative experiments
模型 P R mAP@ 0. 5:0. 95 计算量/ GFLOPs YOLOv5s 0. 834 0. 825 0. 490 16. 5 YOLOv7-tiny 0. 820 0. 754 0. 458 13. 2 YOLOv7 0. 836 0. 763 0. 483 105. 2 YOLOv8 0. 773 0. 675 0. 430 28. 7 YOLOv5-AES 0. 871 0. 810 0. 494 22. 0 SSD 0. 849 0. 689 1. 5 Faster R-CNN 0. 590 0. 890 369. 8
4 结论
本文提出的YOLOv5改进方法增加了3条自适应权重的辅助分支,可以有效提取浅层信息,还可以大大提高梯度的流动;在主干网络引入了EMA注意力机制,对输入信息进行加权处理,使得模型更加关注有效信息,减小了无关信息的干扰;使用SIoU替换原YOLOv5的CIoU损失函数,在锚框回归过程中可以应对更加复杂的情况,回归效果更好。本文提出的改进算法相比原YOLOv5s精确率提高了3.7百分点,相较于YOLOv7、YOLOv8等有一定优势。在下一步工作中可以考虑对模型轻量化处理,提高检测速度,使其能在移动平台上部署。
